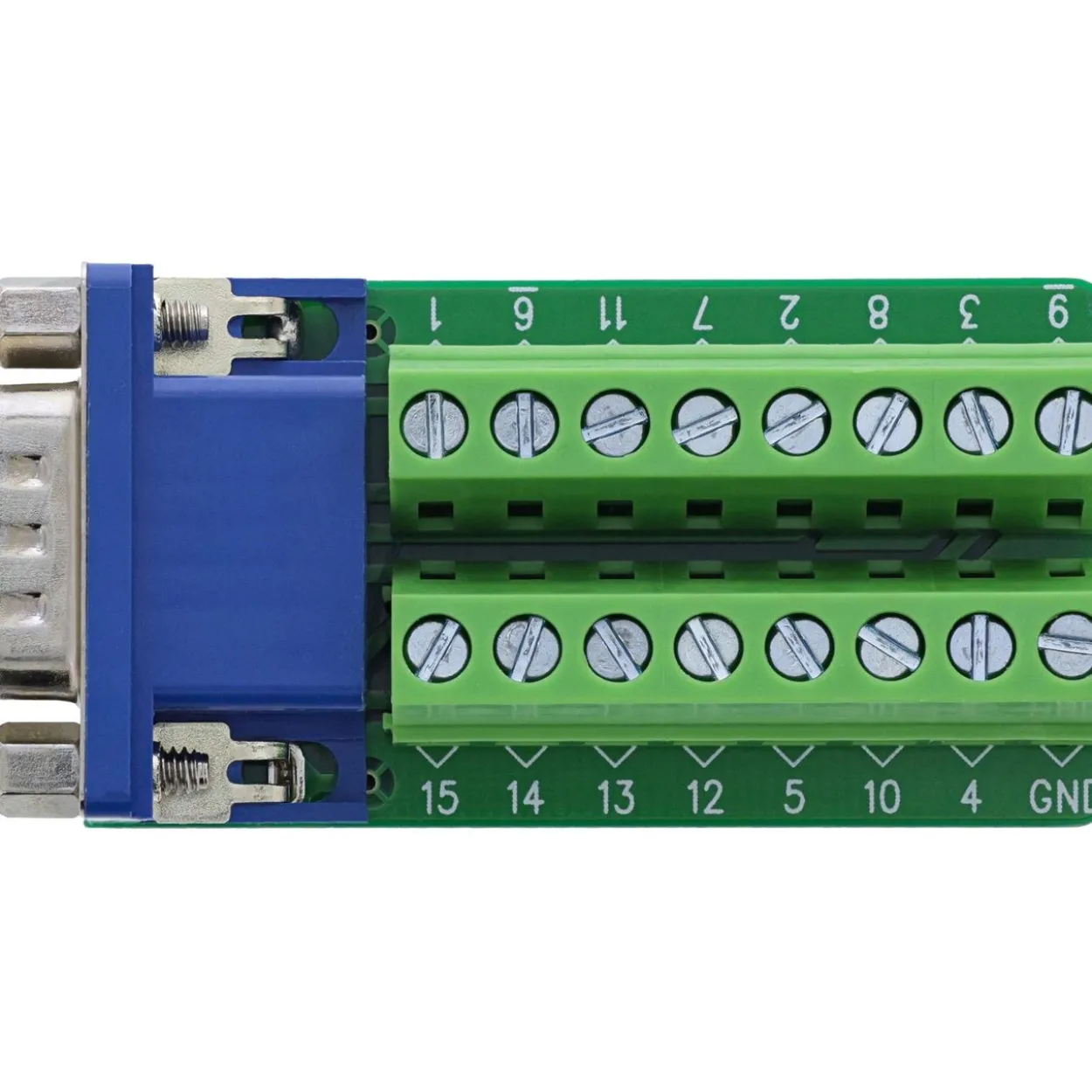

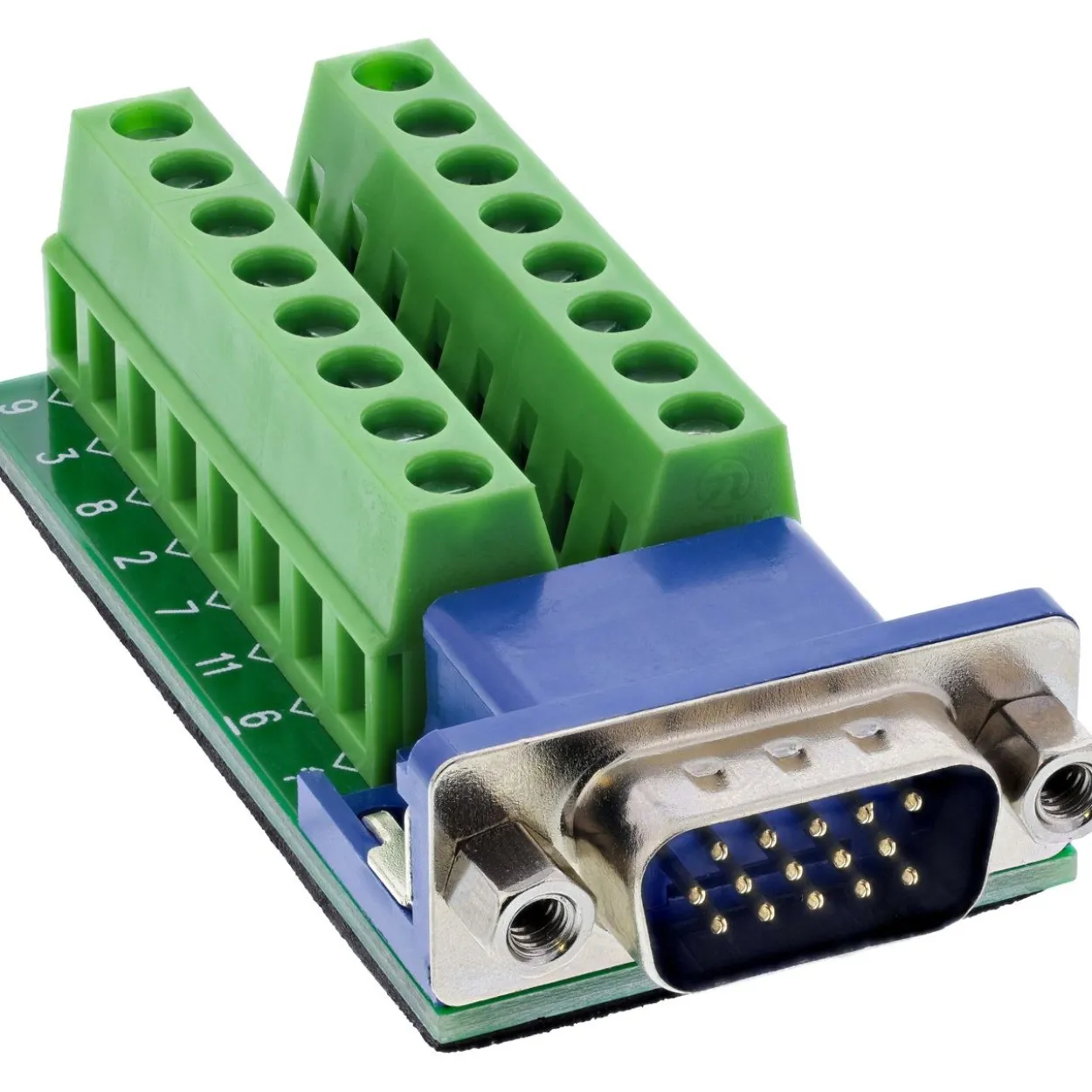

InLine Terminalblock, VGA (HD15), Stecker, 2-reihig, Schraubklemme

Artikelbeschreibung

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Schraubsicherung: Der VGA-Stecker (HD15) ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen – vibrationssicher und langlebig.
Vielfältig einsetzbar in der Industrie: Ideal für analoge Videosignale, Steuerleitungen oder Prototyping in Prüfaufbauten, Maschinen oder Visualisierungssystemen.
Kompakte Bauform: Mit einer Breite von nur 63,8 mm lässt sich der Terminalblock platzsparend in bestehende Systeme integrieren – selbst bei begrenztem Raumangebot.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.
Der InLine® VGA (HD15) Terminalblock mit Stecker in 2-reihiger Ausführung eignet sich ideal für die Verdrahtung analoger Signale, z. B. bei Visualisierung, Steuerung oder Unterstützungeinsätzen. Über Schraubklemmen mit Druckplatte lassen sich Einzeladern im Bereich 18–26 AWG sicher anschließen – ganz ohne Löten. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubsicherung (UNC #4-40) sorgt für eine zuverlässige mechanische Verbindung zur Gegenstelle – auch bei häufiger Betätigung oder Vibration. Die kompakte Bauform erlaubt eine platzsparende Integration in Gehäuse, Prüfumgebungen oder Steuerungssysteme. Eine EVA-Isolierlage schützt zusätzlich bei der Montage auf leitfähigen Oberflächen.
VGA-Schnittstelle:HD15, Stecker, 2-reihig
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:ca. 64 × 31 × 18 mm (L × B × H)

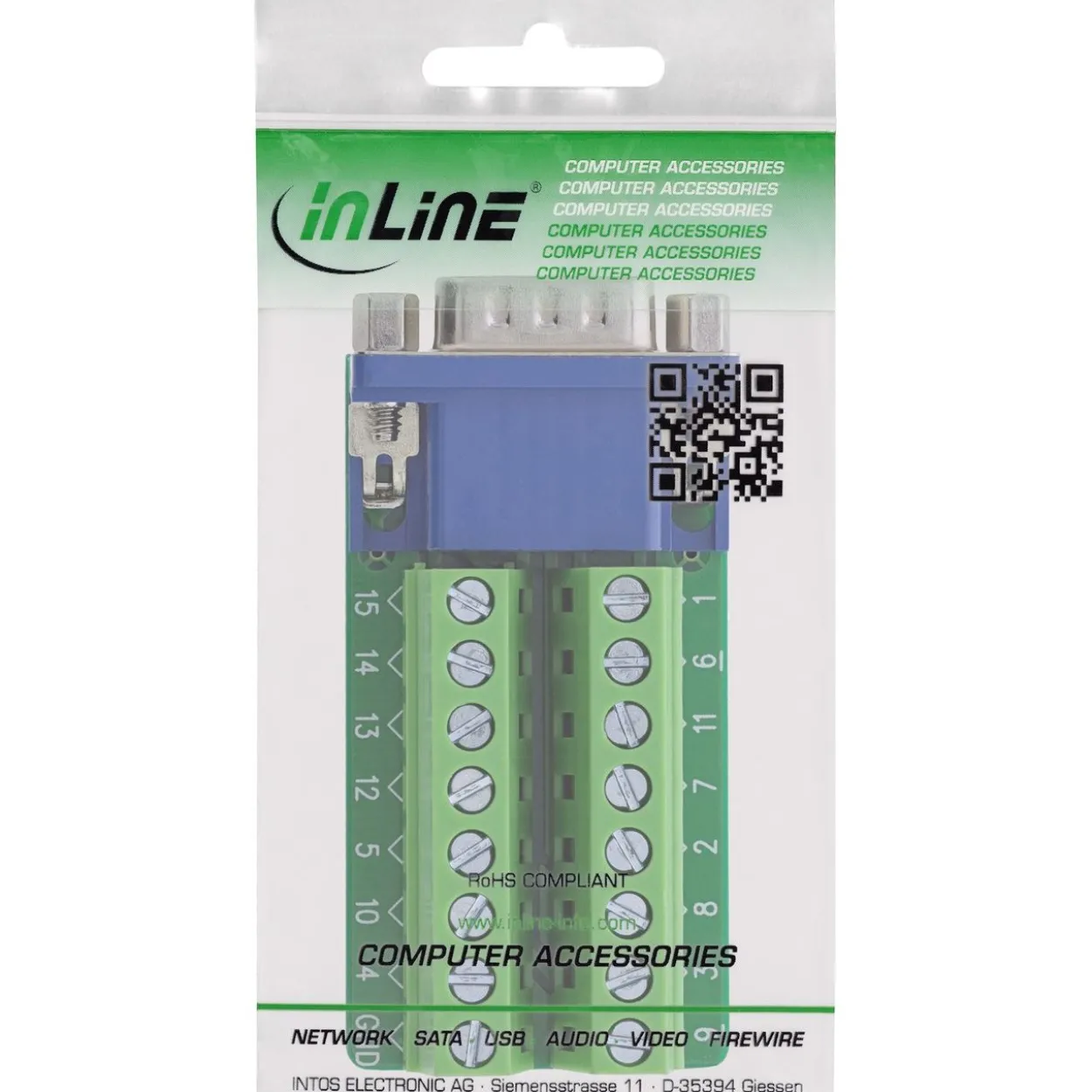

InLine 92503B. Stecker: Terminalblock, VGA (HD15), Produktfarbe: Blau, Grün, Steckerverbindung (Anschluss): Stecker. Konformitätsbescheinigungen: TÜV mark, RoHS. Abmessungen (BxTxH): 31 x 64 x 18 mm, Gewicht: 33 g, Breite: 31 mm. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Ursprungsland: Taiwan
