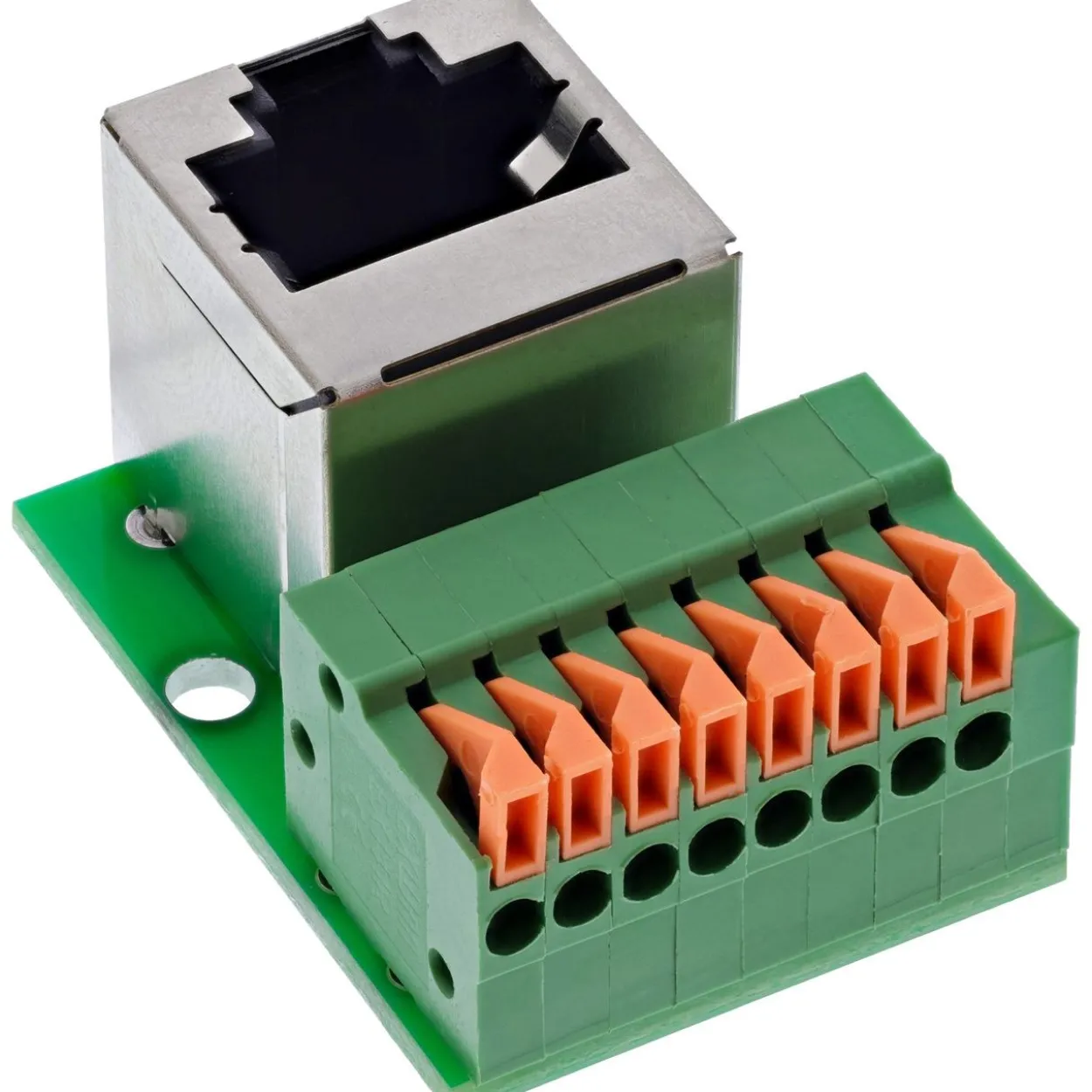

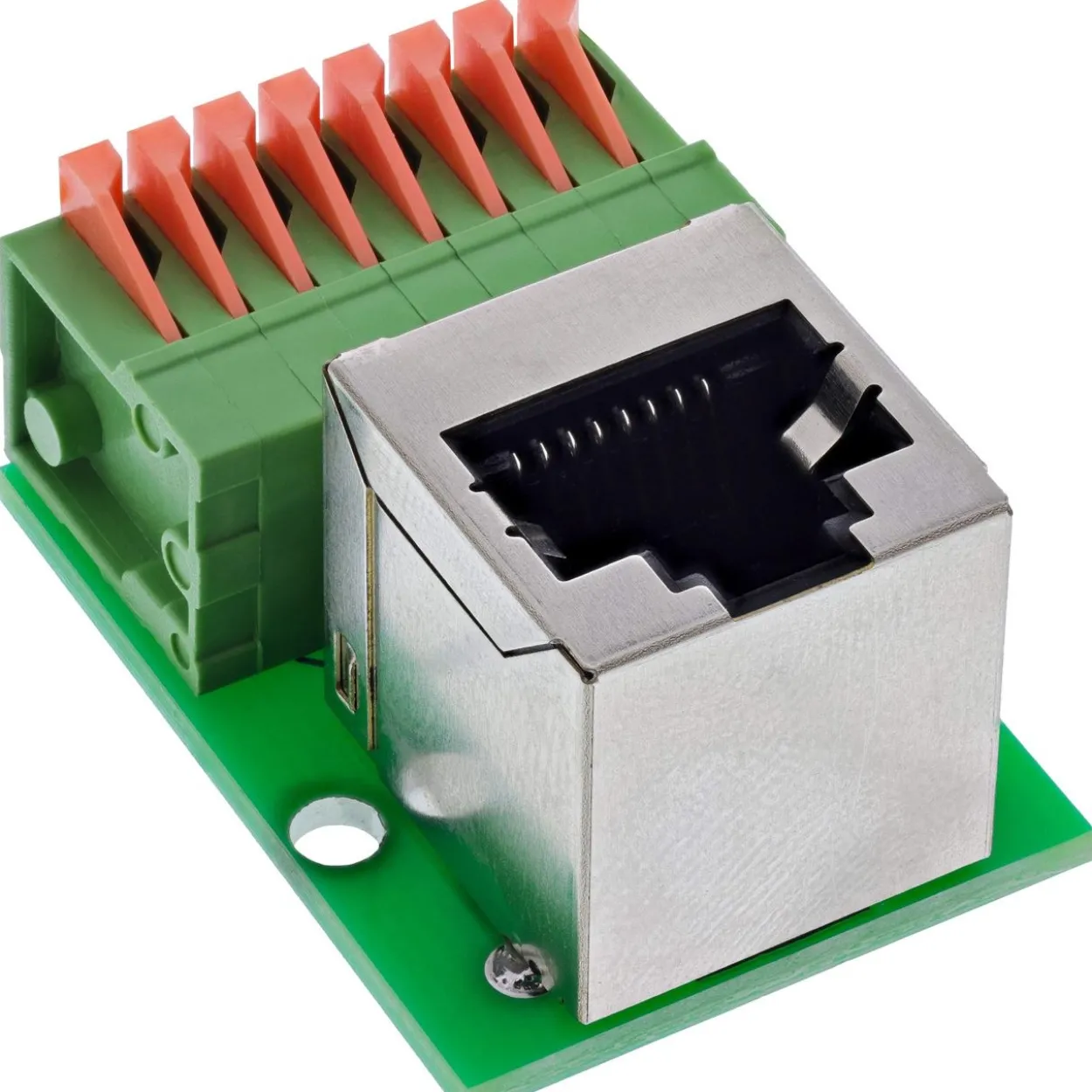

InLine RJ45 Buchse an Push-In-Klemme, 8-polig, Cat.5e, gewinkelt

Artikelbeschreibung

Push-In-Klemme für schnelle Verdrahtung: Einzeladern (18–26 AWG) lassen sich schnell einstecken – zum Lösen genügt ein Schlitzschraubendreher ≤ 2,5 mm.
Strukturierte Netzwerkverbindung über Cat.5e:Die geschirmte Buchse erfüllt die Anforderungen der Kategorie 5e und erlaubt eine stabile Ethernet-Anbindung für Prototypen, Testsysteme und Industrieumgebungen.
Winkel-Ausführung für platzsparende Verdrahtung:Die 90°-gewinkelte RJ45-Buchse (8P8C) eignet sich ideal für Installationen mit geringer Einbautiefe – z. B. in Wandgehäusen, Racks oder flachen Verteilerfeldern.
Vielseitig einsetzbar in der Industrie:Ideal für Embedded-Systeme, Prüfaufbauten, temporäre Netzwerkverbindungen oder den Schaltschrankbau – überall dort, wo schneller Aderwechsel nötig ist.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin sorgen für stabile Signalübertragung – auch bei Dauerbelastung im industriellen Einsatz.

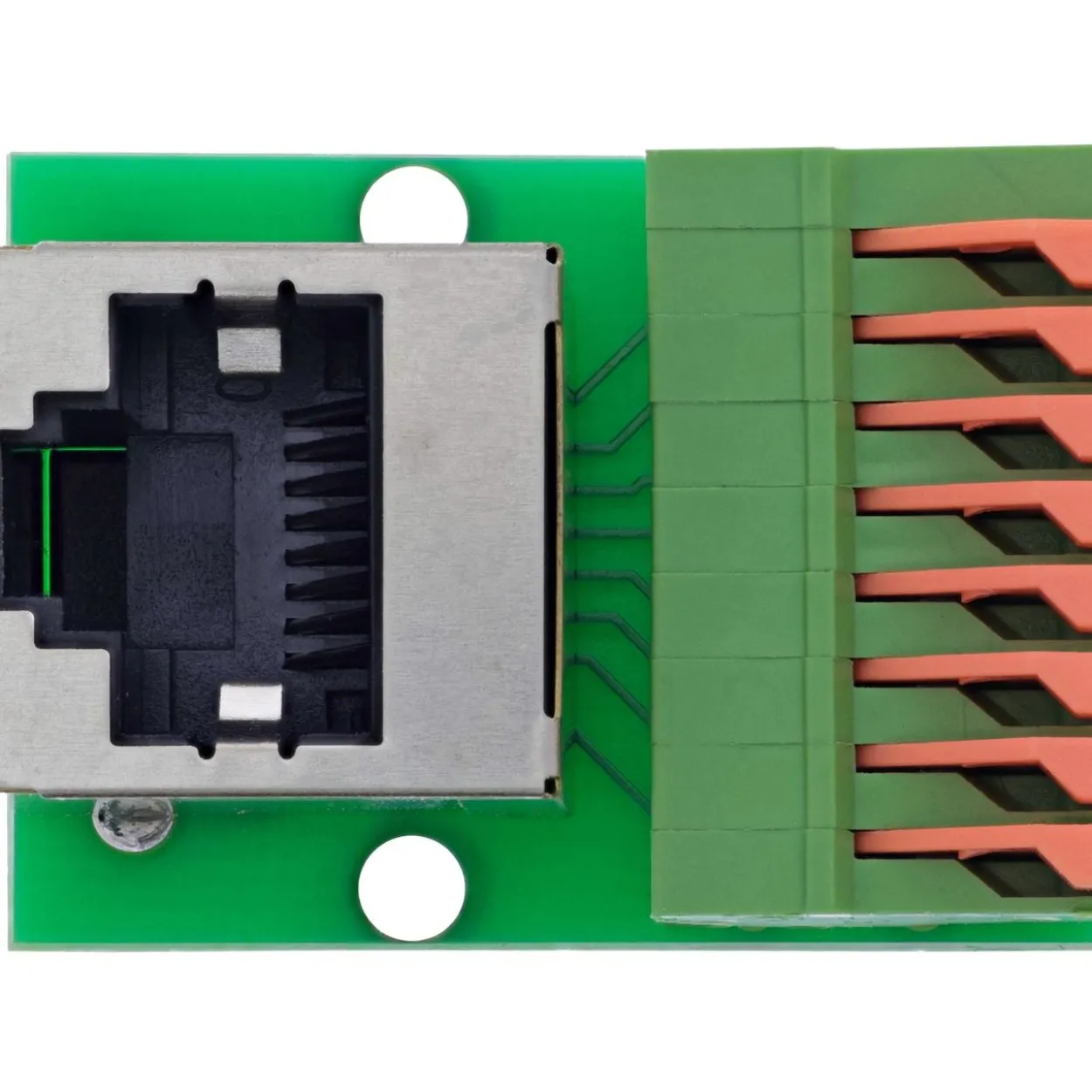

Der InLine® RJ45 Terminalblock-Adapter mit gewinkelter Cat.5e-Buchse und Push-In-Klemme wurde speziell für platzkritische Netzwerkverbindungen entwickelt. Die geschirmte RJ45-Buchse (8P8C, 90° abgewinkelt) ist direkt mit einem 8-poligen Push-In-Klemmblock verbunden und ermöglicht die schnelle Kontaktierung offener Aderenden – ohne Löten oder Schrauben.
Die Push-In-Technik eignet sich ideal für Anwendungen mit häufigem Aderwechsel, z. B. in Testumgebungen, Prototypen oder Embedded-Systemen. Einzeladern im Bereich 18–26 AWG lassen sich einfach einstecken. Zum Lösen genügt ein handelsüblicher Schlitzschraubendreher ≤ 2,5 mm.
Durch die kompakte Bauform (nur 33 mm hoch) und die gewinkelte Buchsenposition eignet sich der Adapter besonders für den Einsatz in engen Gehäusen oder flachen Verteilerfeldern. Die robuste Verarbeitung und die geprüften elektrischen Eigenschaften gewährleisten einen zuverlässigen Betrieb – auch im industriellen Umfeld.
RJ45-Schnittstelle:Cat.5e, 8P8C Buchse (geschirmt, 90° gewinkelt)
Klemmsystem:Push-In-Klemme (Federkrafttechnik)
Polzahl:8 Signale (1:1 verbunden)
Anschlussbereich:18–26 AWG (Massiv- oder Litzenleiter mit Aderendhülse)
Betätigung: Lösen mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1,0 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–10 °C bis +70 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:ca. 36 × 24 × 18 mm (L × B × H)

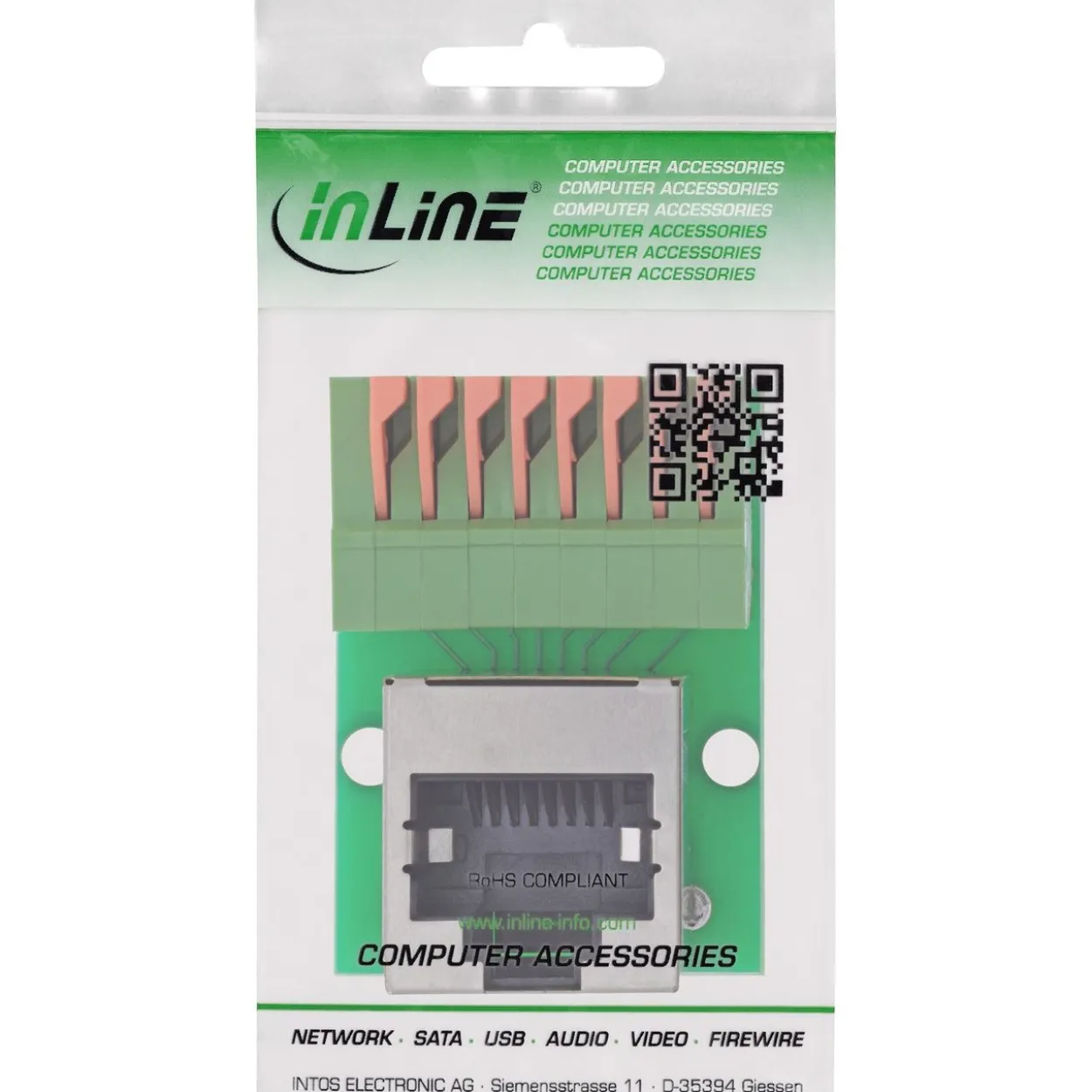

InLine 92505G. Stecker: RJ45 Cat.5e 8P8C / Terminalblock, 8-polig, Produktfarbe: Grün, Steckerverbindung (Anschluss): Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV mark. Abmessungen (BxTxH): 24 x 36 x 20 mm, Gewicht: 11 g, Breite: 24 mm. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 70 mm, Verpackungstiefe: 135 mm. Ursprungsland: Taiwan
