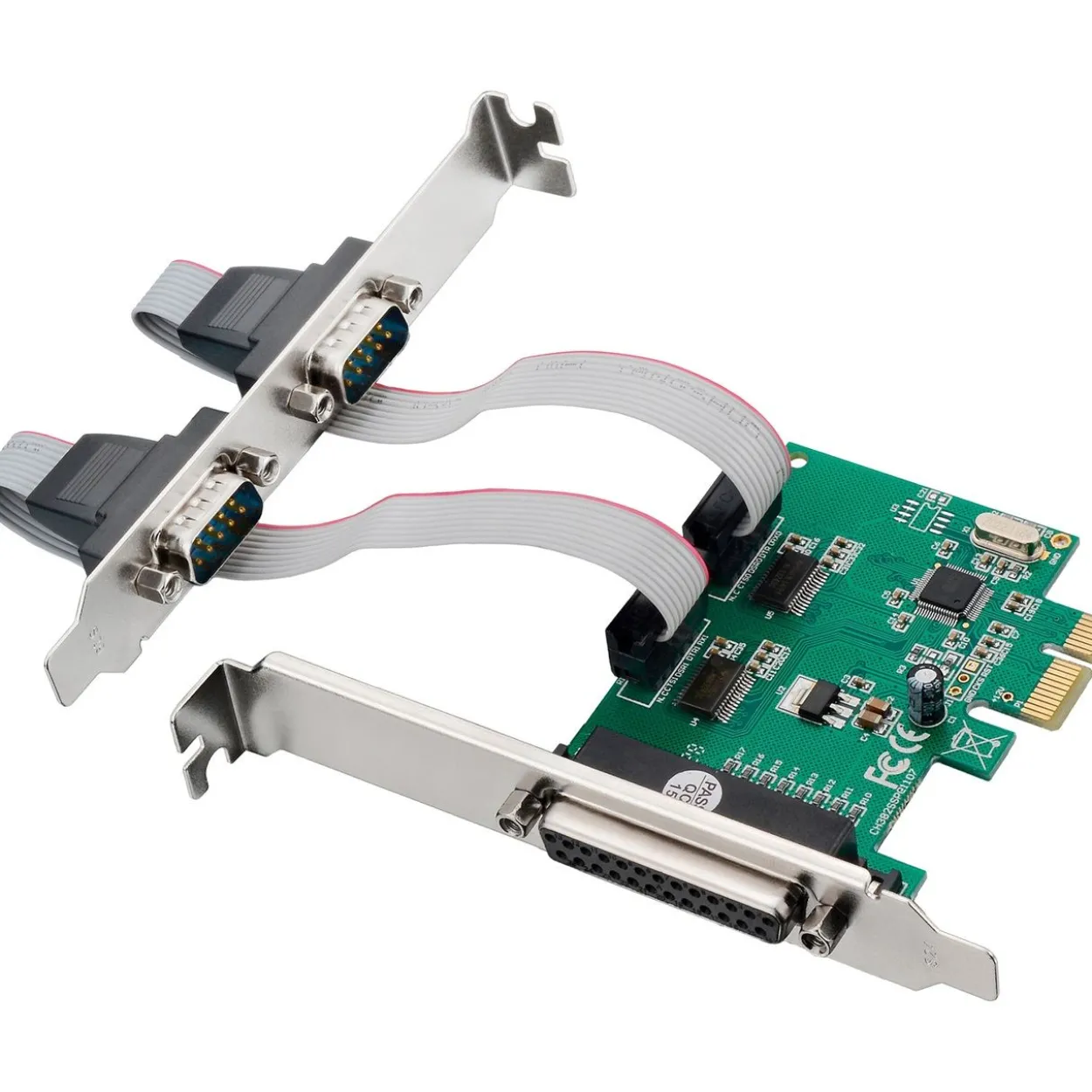

InLine PCIe Schnittstellenkarte, 2x RS-232 + 1x Parallelport

Artikelbeschreibung

PCIe Schnittstellenkarte mit 2x RS-232 und IEEE 1284 Parallelport
Erweitert moderne Systeme um Legacy-Schnittstellen:Die PCIe-Karte ergänzt Desktop-PCs, Industrie-PCs und Steuerungssysteme um zwei serielle RS-232 Schnittstellen sowie einen parallelen IEEE 1284 Anschluss für bestehende Peripheriegeräte.
Zuverlässige Datenkommunikation:Der WCH CH382L Controller mit 16C550/16C552/16C554/16C750-kompatibler UART-Unterstützung und integriertem FIFO-Puffer ermöglicht stabile serielle Datenübertragungen.
Flexible Schnittstellenkonfiguration:Die seriellen Ports unterstützen verschiedene Datenbits, Stoppbits, Paritätseinstellungen sowie Hardware- und Software-Flusskontrolle für unterschiedliche Kommunikationsanforderungen.
Breite Parallelport-Kompatibilität:Die IEEE 1284-konforme Schnittstelle unterstützt SPP-, PS/2-, EPP- und ECP-Modi und ermöglicht den zuverlässigen Betrieb kompatibler Parallelgeräte.
Ideal für kompakte Systeme:Im Lieferumfang enthaltene Low-Profile Slotbleche ermöglichen den Einsatz der PCIe Schnittstellenkarte auch in platzsparenden Industrie- und Desktop-Systemen.
Die InLine® PCIe Schnittstellenkarte erweitert moderne Computersysteme um zwei serielle RS-232 Schnittstellen sowie einen parallelen Anschluss und ermöglicht dadurch den Weiterbetrieb bestehender Legacy-Hardware. Die Karte eignet sich für professionelle Anwendungen mit seriellen Steuerungen, Messsystemen, Embedded-Hardware, Kassensystemen oder Parallelport-Geräten.
Der integrierte WCH CH382L Chipsatz unterstützt 16C550-, 16C552-, 16C554- und 16C750-kompatible UART-Funktionen. Dadurch lassen sich bestehende serielle Geräte zuverlässig in moderne PCIe-Systeme integrieren. Die konfigurierbaren Übertragungsparameter ermöglichen eine flexible Anpassung an unterschiedliche Kommunikationsanforderungen.
Zusätzlich unterstützt die parallele Schnittstelle den IEEE 1284 Standard mit SPP-, PS/2-, EPP- und ECP-Modi. Damit eignet sich die Karte für kompatible Drucker, Steuerungen und industrielle Peripheriegeräte mit Parallelanschluss.
Dank PCIe-x1-Anbindung lässt sich die Schnittstellenkarte einfach in kompatible Systeme integrieren. Die beiliegenden Low-Profile Slotbleche ermöglichen zudem den Einbau in kompakte Gehäuse und Industrie-PCs.
Technische Daten
PCIe-Standard: PCIe v1.1 x1-Lane (kompatibel zu PCIe 2.0 und höher)
Anschlüsse: 2x RS-232, D-Sub 9 Stecker (männlich) + 1x D-Sub 25 Buchse (weiblich)
Chipsatz: WCH CH382L
Bus-Schnittstelle: PCI Express
UART-Kompatibilität: 16C550, 16C552, 16C554 und 16C750
Serielle Datenrate: bis 115 kb/s je Port
FIFO-Puffer: 256 Byte für Sende- und Empfangsdaten je seriellem Port
Flusskontrolle: Hardware- und Software-Flusskontrolle
Datenbits: 5, 6, 7 oder 8 Bit
Stoppbits: 1 oder 2
Parität: Keine, Gerade, Ungerade, Mark, Space
Parallele Schnittstelle: IEEE 1284-konform
Parallelport-Modi: SPP, PS/2, EPP und ECP
Parallele Datenrate: bis 1 MB/s
Unterstützte Betriebssysteme
Windows 2000 / XP / Vista / 7 / 8 / 8.1
Windows Server 2003 / 2008
Windows 10 / 11 32/64 Bit
Linux
DOS
Lieferumfang
1x InLine® Schnittstellenkarte, 2x Seriell 9-pol + 1x Parallel
3x Low-Profile Slotblech
1x Treiber-CD
1x Bedienungsanleitung Deutsch/Englisch

InLine 76619L. Hostschnittstelle: PCI, Ausgangsschnittstelle: RS-232, IEEE 1284, Geschlecht der Host-Schnittstelle: Männlich. Produktfarbe: Grün. FIFO (First In, First Out): 256 B, Datenbits: 5, 6, 7, 8, Parity bit: Eben, Ungerade, Nein, Markierung, Leerzeichen. Unterstützt Windows-Betriebssysteme: Windows 2000, Windows XP, Windows Vista, Windows 8, Windows 8.1, Windows 7, Windows 10, Unterstützte Server-Betriebssysteme: Windows Server 2003, Windows Server 2008, Unterstützung anderer Betriebsysteme: DOS. Breite: 120 mm, Tiefe: 1,57 mm, Höhe: 95 mm
