Aquacomputer Aqua Computer ULTITUBE D5 100 PRO LEAKSHIELD Ausgleichsbehälter

Artikelbeschreibung

Die Ausgleichsbehälter der ULTITUBE-Serie sind mit einer Röhre aus Borosilikatglas ausgestattet, das im Gegensatz zu dem häufig für Röhren-Ausgleichsbehälter eingesetzten Acrylglas eine sehr hohe Härte und Kratzfestigkeit, eine sehr geringe Wärmeausdehnung und eine hervorragende chemische und thermische Beständigkeit aufweist. Die Glasröhre hat einen Außendurchmesser von 65 mm und eine Wandstärke von 5 mm. Beide Enden der Glasröhre sind mit Metallringen aus schwarz eloxiertem Aluminium fest verbunden, die nicht mit dem Kühlmedium in Kontakt kommen. Sockel und Deckel der ULTITUBE-Serie sind aus widerstandsfähigem Acetal gefertigt und mit der Glasröhre verschraubt. Zum Befüllen des Ausgleichsbehälters steht so nach Abschrauben des Deckels eine große Öffnung zur Verfügung.
Am Boden des Behälters ist ein Filterelement aus einem feinen Edelstahl-Drahtgewebe integriert, das neben der Funktion als Partikelfilter auch Luftblasen abscheidet. Das Filterelement ist in ein Gummi-Formteil integriert und kann beispielsweise unter fließendem Wasser ausgespült werden. Die Dichtung im oberen Bereich der Glasröhre ist für eine leichte Montage ebenfalls als Gummi-Formteil ausgeführt und damit beim Verschrauben des Deckels sicher positioniert.
Bei der PRO Version des ULTITUBE D5 ist ein RGBpx-kompatibler LED-Ring mit 13 individuell adressierbaren LEDs im Lieferumfang enthalten und kann zur effektvollen Beleuchtung des Ausgleichsbehälters verwendet werden. Die LEDs können direkt an die D5 NEXT Pumpe angeschlossen werden. Am Ende des Strips befindet sich ein Steckverbinder zum Anschluss einer weiteren RGBpx-Komponente.

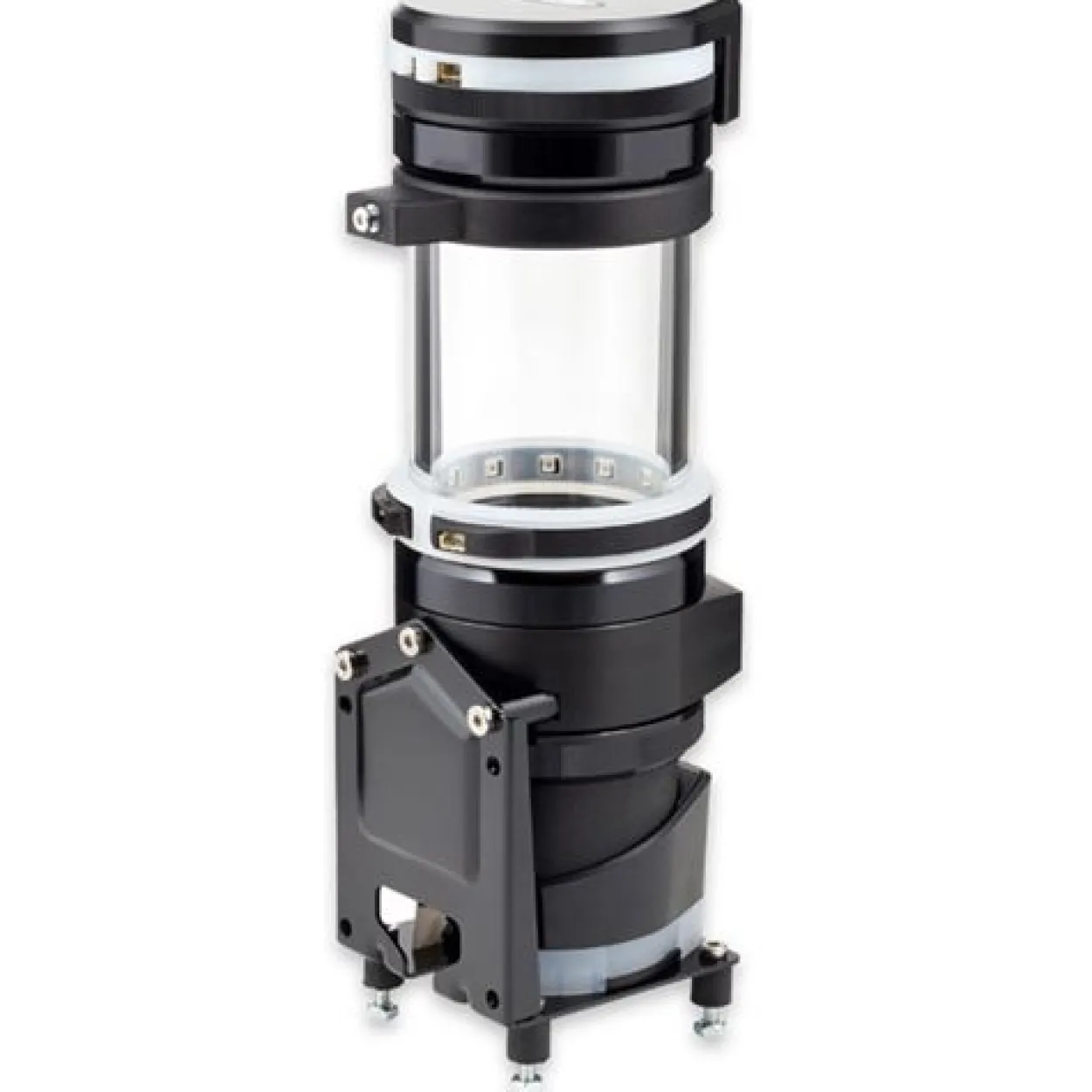

Für eine zusätzliche, schwingungsgedämpfte Befestigung des Ausgleichsbehälters im oberen Bereich der Glasröhre ist ein Befestigungsring aus Gummi mit Edelstahleinleger im Lieferumfang enthalten.

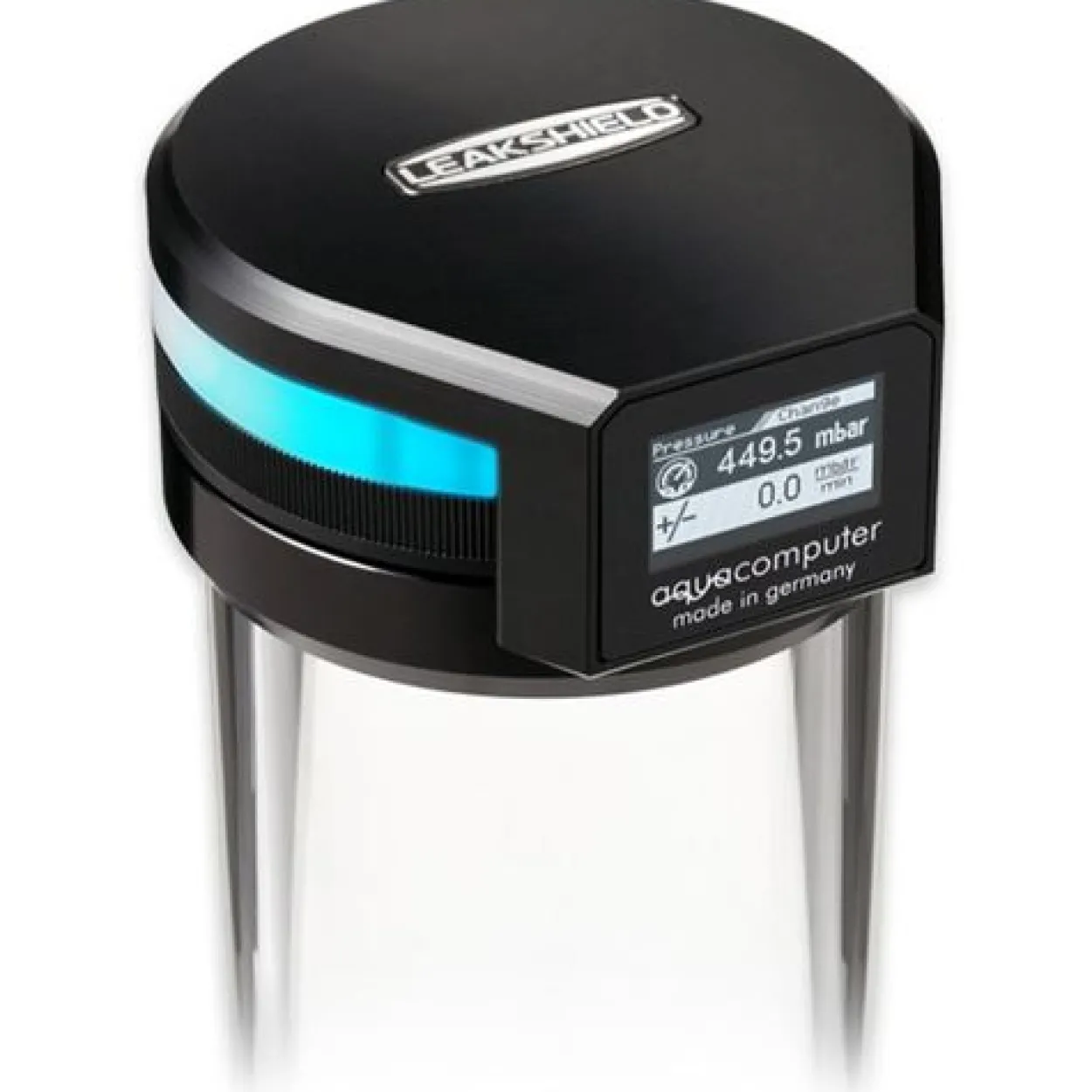

LEAKSHIELD schützt aktiv vor Leckagen und überwacht kontinuierlich den Wasserkreislauf auch auf minimale Undichtigkeiten.
Neben dem Schutz vor Leckagen kann LEAKSHIELD schon vor Inbetriebnahme des Kühlsystems das System auf Dichtigkeit prüfen, ein einfaches Befüllen des Systems über eine Saugleitung ermöglichen, sowie den Füllstand des Ausgleichsbehälters überwachen.
Leckageschutz
LEAKSHIELD erzeugt einen Unterdruck im gesamten Kühlsystem, wodurch im Falle einer Undichtigkeit kein Kühlmittel aus dem System austritt, sondern Umgebungsluft in das Kühlsystem eintritt. Um sicherzustellen, dass an jedem Punkt im Kreislauf ein Unterdruck herrscht, kann der Unterdruck abhängig von der verwendeten Kühlmittelpumpe angepasst werden.
Eventuell eintretende Luft wird über die integrierte Vakuumpumpe des LEAKSHIELD wieder aus dem System gepumpt und der Unterdruck aufrechterhalten. Nur bei sehr großen Leckagen, zum Beispiel einem komplett abgerissenen Schlauch, kann es zu Austritt von Kühlmittel kommen.
Füllstandsmessung
Der aktuelle Füllstand des Ausgleichsbehälters kann aus Änderungen im Unterdruck des Systems sowie die Menge an gepumpter Luft präzise durch LEAKSHIELD berechnet werden.
Leckagetest
Schon vor der ersten Inbetriebnahme kann das Kühlsystem durch LEAKSHIELD auf Leckagen geprüft werden. Dazu wird ein Unterdruck im System aufgebaut und anschließend das System auf Druckänderungen überwacht. Ein hochgenauer Drucksensor im LEAKSHIELD misst kontinuierlich den Unterdruck im System und kann aus dem Druckverlust die Leckrate in ml/h berechnen und anzeigen. Selbst kleinste Änderungen werden erfasst und ausgewertet, wodurch auch sehr kleine Undichtigkeiten erfasst werden können.
Befüllen und Nachfüllen von Kühlmittel
Anstatt Kühlmittel direkt in den Ausgleichsbehälter zu schütten, kann über den von LEAKSHIELD erzeugten Unterdruck und eine optionale Saugleitung das System direkt aus einer Kühlmittelflasche oder einem Kühlmittelkanister befüllt werden. Spritzer und verschüttetes Kühlmittel werden so effektiv verhindert.
FAQ-Liste
Umfassende Informationen zur Funktionsweise und Inbetriebnahme von LEAKSHIELD finden Sie hier.

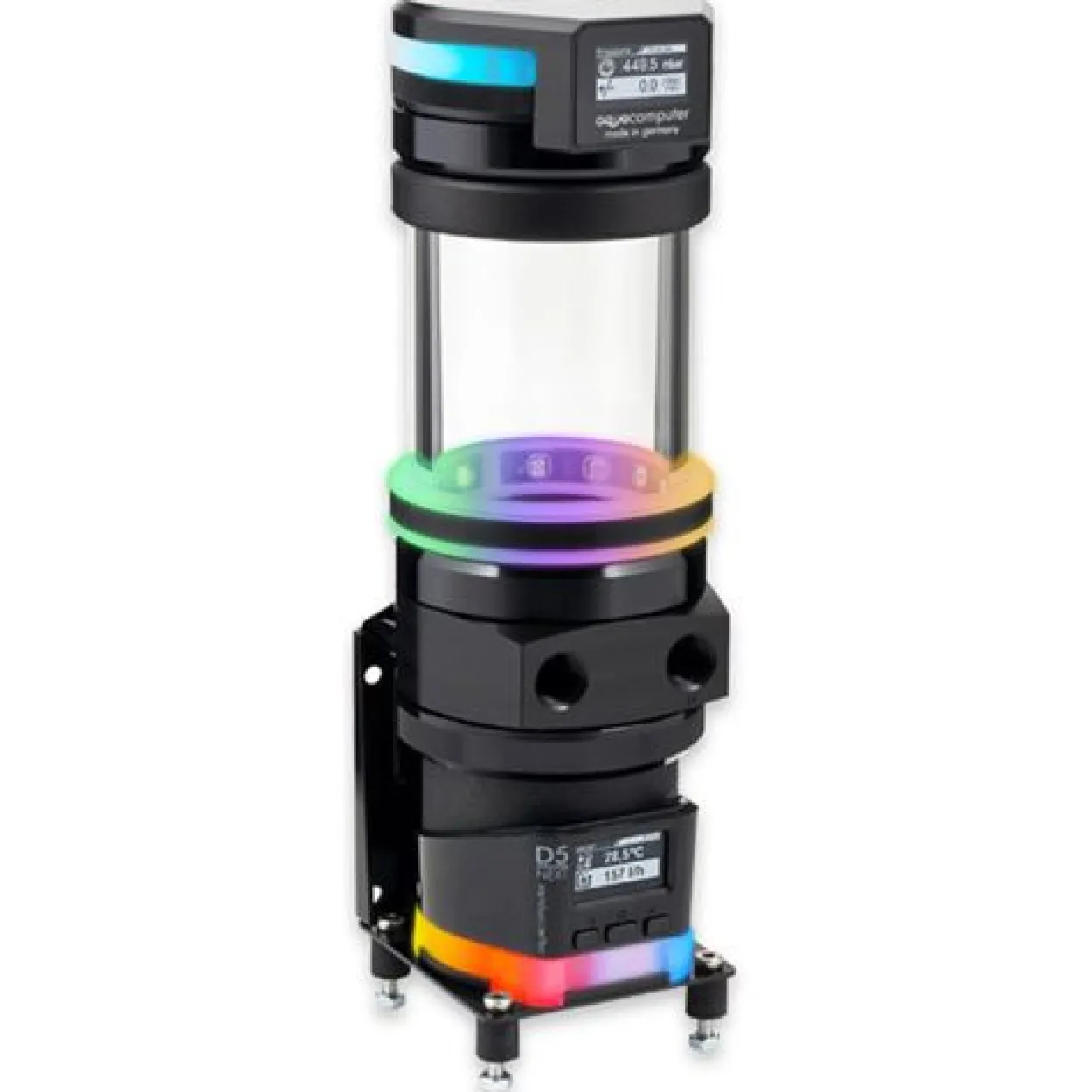

Direkt am Boden des Ausgleichsbehälters ist ein Aqua Computer D5 NEXT Pumpe montiert.
Die wichtigsten Funktionen der D5 NEXT im Überblick:
· Laing D5 keramikgelagerter Kugelmotor für optimale Laufruhe und Langlebigkeit
· Abnehmbare Steuereinheit für leichten Zugang zu den elektrischen Anschlüssen
· Hochauflösendes OLED Display und integrierte Tasten für eine direkte Bedienung auch ohne PC
· Integrierte RGBpx-Beleuchtung für Lichteffekte und Fehlersignalisierung
· Integrierter Wassertemperatursensor
· PWM-Lüfterausgang mit bis zu 25 Watt Leistung und Drehzahlüberwachung
· Lüfterausgang kann alternativ als Durchflusssensor-Eingang verwendet werden
· Regelparameter vielfältig einstellbar
· Acht weitere Messwerte können per aquasuite Software vom PC in die D5 NEXT übertragen werden
· RGBpx LED-Ausgang für bis zu 90 adressierbare LEDs
· RGBpx LED-Ausgang kann alternativ als aquabus-Schnittstelle zum Anschluss an ein aquaero 5/6 verwendet werden
· Alarmsummer für eine akustische Alarmsignalisierung
· Spannungsversorgung über SATA-Stecker
· USB 2.0 Schnittstelle
· Firmwareupdate über USB
· aquasuite Software zum bequemen Einstellen, Auswerten und Visualisieren aller Sensordaten
Befestigungsmaterial sowohl für eine Montage an einer Seiten-/Rückwand oder eine stehende Montage sind im Lieferumfang enthalten. Zur Entkopplung liegen vier weiche Gummi-Entkoppler bei.

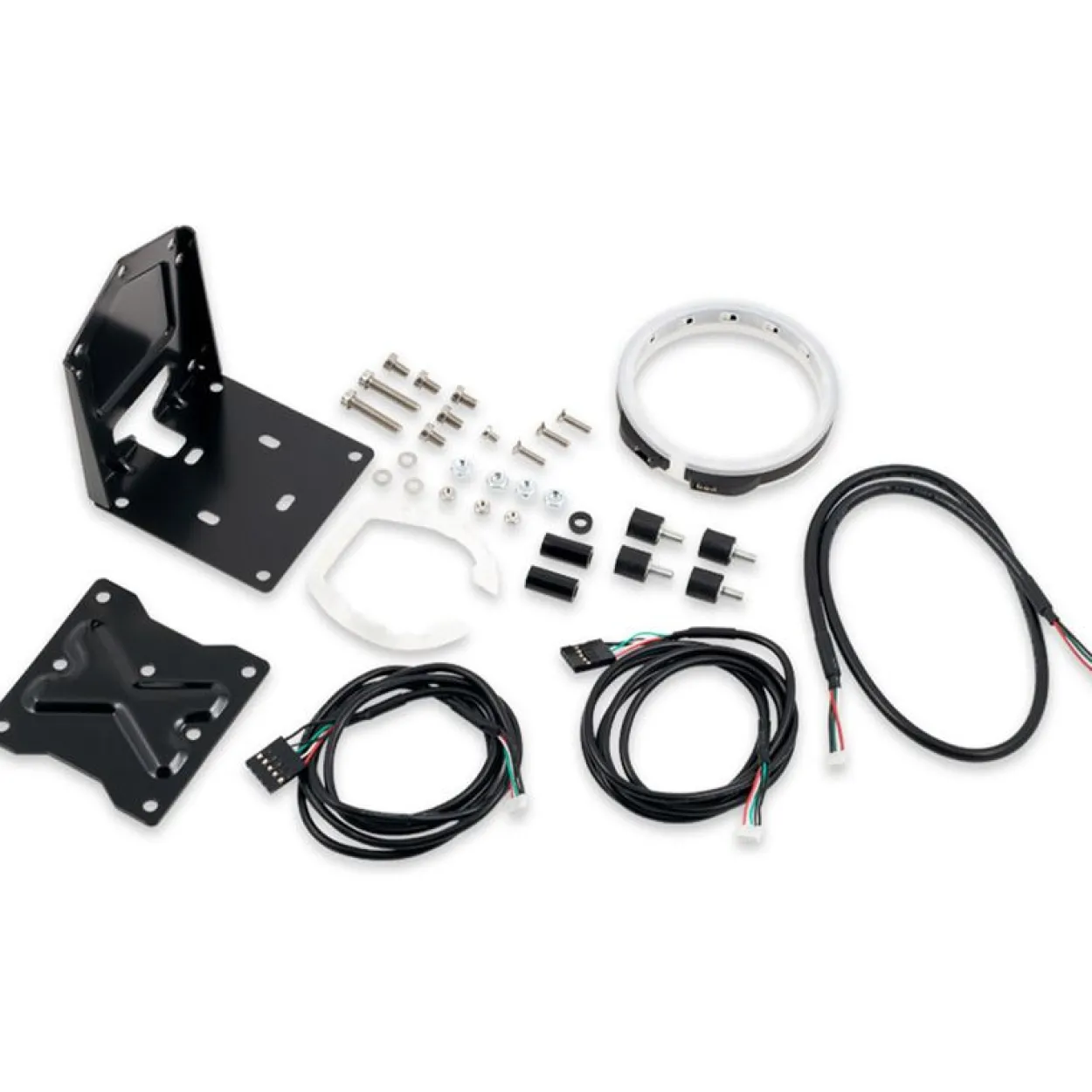

Lieferumfang:
Ein Ausgleichsbehälter mit integrierter Pumpe
RGBpx-kompatibler LED ring
RGBpx-Anschlusskabel, Länge 50 cm
Gummi-Befestigungsring mit Edelstahl-Einleger
Zwei interne USB-Anschlusskabel, Länge ca. 100 cm
Befestigungsmaterial
Systemvoraussetzungen
Windows 10 oder neuer
Interner USB 2.0 Anschluss
Hinweise zur aquasuite Software
Mit der Aktivierung dieses Produkts erhalten Sie die aktuelle Version der aquasuite Software einschließlich Aktualisierungsunterstützung für mindestens achtzehn (18) Monate. Nach Ablauf des Aktualisierungsunterstützung können Sie die im Aktualisierungszeitraum zuletzt verfügbare Version ohne zeitliche Befristung nutzen und auch erneut installieren.
Der Aktualisierungsunterstützung kann optional jederzeit kostenpflichtig verlängert bzw. erneuert werden.
Beachten Sie bitte, dass für die Installation sowie Aktivierung der aquasuite Software eine Internetverbindung benötigt wird.
Weitere Hinweise zum Aktualisierungsunterstützung sowie der Aktivierung der aquasuite Software finden Sie hier.

Der ULTITUBE D5 PRO LEAKSHIELD von Aquacomputer, kommt als Kombination, bestehend aus Ausgleichbehälter und Leakshield. Der Ausgleichbehälter aus Borosilikatglas, mit einem Durchmesser von 65mm, besitzt eine sehr hohe Härte und Kratzfestigkeit, sowie eine sehr geringe Wärmeausdehnung und eine hervorragende chemische und thermische Beständigkeit. Der Sockel und der Deckel des Ausgleichsbehälters bestehen aus Acetal. Zusätzlich ist am Boden ein Filterelement integriert, welcher z.B. unter fließendem Wasser leicht zu reinigen ist. Außerdem reduziert der Filter auch Luftblasen. Der ULTITUBE wird mit einem eindrucksvollen RGBpx-kompatiblen LED-Ring, mit 13 adressierbaren LEDs, abgerundet. Dieser kann einfach an die D5 NEXT Pumpe angeschlossen werden. Mit dem LEAKSHIELD braucht sich der Nutzer fast keine Sorgen mehr um die Dichtigkeit seiner Wasserkühlung machen. Denn der LEAKSHIELD schützt dank seines Unterdrucks, aktiv vor Leck und Undichtigkeiten. Dadurch tritt keine Kühlflüssigkeit mehr aus dem System. Natürlich schützt es nicht vor größeren Schäden, wie abgerissene Schläuche. Die eintretende Luft wird dann durch die integrierte Vakuumpumpe aus dem System gepumpt. Schon vor der ersten betriebsnahme des Wasserkühlsystems, überprüft der LEAKSHIELD das System auf Dichtigkeit, indem ein Unterdruck erzeugt wird. Anschließend wird das System auf Druckveränderungen überprüft. Außerdem kann das Befüllen durch eine Saugleitung vereinfacht werden, indem es das Kühlmittel direkt aus der Flasche zieht. Technical Data Coolant capacity: approx. 230 ml Connection threads: G1/4″ D5 NEXT Supply voltage: 5V, 12V D5 NEXT Maximum power consumption: 65 W (including fan and RGBpx output) D5 NEXT Maximum fan output power: 25 watts D5 NEXT Maximum pump head: 3,7 m / 370 mbar LEAKSHIELD Generated negative pressure: max. -450 mbar LEAKSHIELD Supply voltage: 5 V DC via USB LEAKSHIELD Current consumption: max. 500 mA Dimensions incl. D5 NEXT pump and LEAKSHIELD: approx. 72 x 77 x 227 mm (All dimensions without mounting material) The number 100/150/200 in the Ultitube series product name refers to the length of the glass tube in millimeters. Scope of delivery: One reservoir with integrated pump RGBpx compatible LED ring RGBpx cable, length 50 cm Rubber fixation ring with stainless steel insert Two internal USB cables, length approx. 100 cm Mounting material System requirements Windows 8.1 or newer Internal USB 2.0 port

Technische Daten
